Descrição
Características:

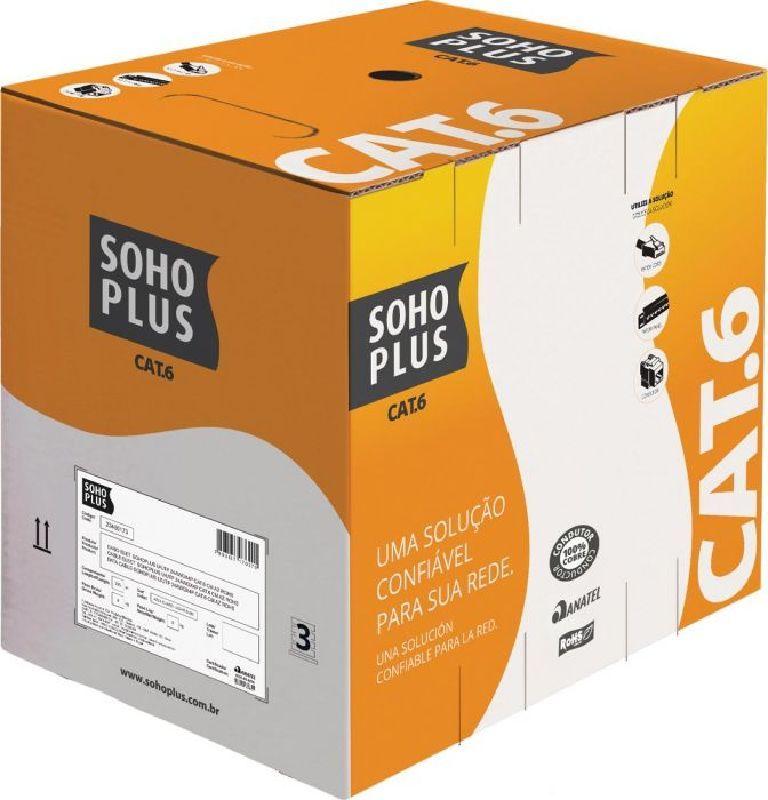

– Marca: Soho Plus
– Modelo: 62154
Especificações:
– Aplicação: Redes
– Cor: Azul
– Impedância: 100±15% Ohms
– Revestimento: PVC Retardante a Chama
– Condutor: Cobre
– Diâmetro: 6mm
– Temperatura de Instalação: 0ºC a 50ºC
– Temperatura de Armazenamento: -20ºC a 80ºC
– Temperatura de Operação: -20ºC a 60ºC
– Desequilíbrio Resistivo Máximo: 5%
– Resistência Elétrica CC Máxima do Condutor de 20ºC: 93,8 Ohms/km
– Capacitância Mútua 1kHz Máximo: 56pF/m
– Desequilíbrio Capacitivo Par x Terra 1kHz Máximo: 3,3pF/m
– Impedância Característica: 100±15% Ohms
– Atraso de Propagação Máximo: 545ns/100m @ 10MHz
– Diferença Entre o Atraso de Propagação Máximo: 45ns/100m
– Prova de Tensão Elétrica Entre Condutores: 2500VDC/3s
– Velocidade de Propagação Nominal: 68%
Informações adicionais:
– Normas Aplicáveis ANSI/TIA-568-C.2 Category 6, NBR 14703, NBR 14705, ISO/IEC 11801 e IEC 60332.
– Condutor Fio sólido de cobre eletrolítico nú, recozido, com diâmetro nominal de 24/23AWG
– Isolamento: Polietileno de alta densidade com diâmetro nominal 1.0mm
– Resistência de Isolamento: 10000mOhms.km
– Quantidade de Pares: 4 Pares, 24/23 AWG
– Par Os condutores isolados são reunidos dois a dois, formando o par. Os passos de torcimento devem ser adequados, de modo a atender os níveis de diafonia previstos e minimizar o deslocamento relativo entre si.
– Núcleo: Os pares são reunidos com passo adequado, formando o núcleo do cabo. É utilizado um elemento central em material termoplástico para separação dos 4 pares binados
– Blindagem: Não Blindado (U/UTP)
– Peso do Cabo: 42kg/km
– Classe de Flamabilidade: NBR 14705 CM: Deve estar de acordo com IEC 60332-3-25: “Test for vertical flame spread of vertically-mounted bunched wires or cables – Category D”
NBR 14705 CMX: Deve estar de acordo com IEC 60332-1-2: “Test for vertical flame propagation for a single insulated wire or cable”
Aplicações:
– 1. Cumpre os requisitos físicos e elétricos das normas ANSI/TIA-568C.2 e ISO/IEC11801
– 2. O cabo está de acordo com as diretivas RoHS (Restriction of Hazardous Substances)
– 3. Pode ser utilizado com os seguintes padrões atuais de redes citados abaixo:
a. ATM-155(UTP), AF-PHY-OO15.000 e AF-PHY-0018.000, 155/51/25Mbps
b. TP-PMD , ANSI X3T9.5, 100 Mbps
c. GIGABIT ETHERNET, IEEE 802.3z, 1000 Mbps
d. 100BASE-TX, IEEE 802.3u, 100 Mbps
e. 100BASE-T4, IEEE 802.3u ,100 Mbps
f. 100vg-AnyLAN, IEEE802.12, 100 Mbps
g. 10BASE-T , IEEE802.3, 10 Mbps
h. TOKEN RING, IEEE802.5 , 4/16 Mbps
i. 3X-AS400, IBM, 10 Mbps
Conteúdo da embalagem:
– 01 Cabo de Rede Soho Plus
